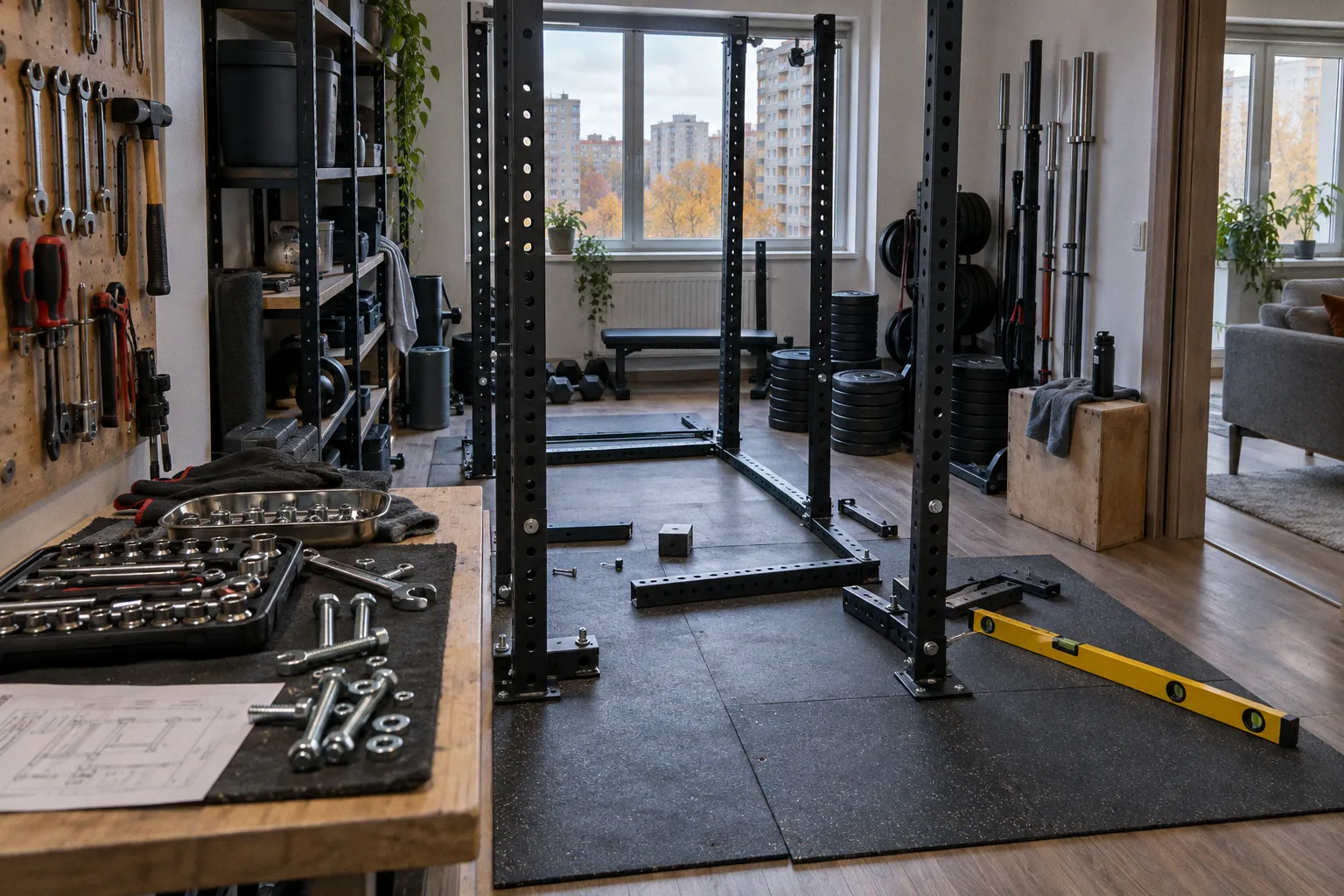

Сборка силовой рамы: критические ошибки и нужный инструмент

Перекошенные стойки дают люфт в J-крюках уже на рабочих весах, несимметричная высота страховочных упоров превращает присед в лотерею с заранее понятным исходом. Сборка рамы — это инженерная задача с допусками, а не конструирование мебели из плоского картона на выходных.

Обычно раму собирают вдвоём: один человек удерживает элементы в проектном положении, второй наживляет и подтягивает крепёж. Время зависит от конструкции, количества стоек, состояния пола и опыта сборщиков. Закладывать стоит несколько часов без спешки, с паузами на сверку размеров и проверку уровнем. Обещание собрать конструкцию за полчаса часто относится к идеальным условиям: детали уже разложены, все отверстия совпадают, инструмент подготовлен, а финальная проверка геометрии вынесена за скобки.

Болты силовой рамы затягивают в два прохода: сначала наживляют вручную, затем окончательно протягивают после проверки геометрии.

Планирование пространства: замеры до распаковки коробки

Габариты рамы в спецификации — это, как правило, размеры самой конструкции. Рабочая зона больше: в неё входят длина грифа, навешенные диски, амплитуда движений, место для схода со штангой и проход вокруг оборудования.

Начинать нужно с потолка. Если в раме предусмотрена перекладина, важна не только высота самой конструкции, но и расстояние между перекладиной и потолком. При подтягиваниях человек поднимает голову и плечи выше уровня грифа, а при раскачивании требуется дополнительный запас. Для спокойной работы без постоянного риска задеть потолок обычно нужен запас около 20–25 см над перекладиной. В комнате с потолком 240 см это может стать ограничением: придётся выбирать раму с регулируемой высотой, отказаться от части упражнений или устанавливать конструкцию ниже, если это допускает производитель.

Нужно учитывать и собственный рост. Атлет ростом около 180 см с вытянутыми руками занимает примерно 215–220 см, а перекладина у разных рам располагается на высоте около 215–230 см. Поэтому паспортная высота оборудования сама по себе ничего не говорит о пригодности помещения. Раму нужно мысленно вписать в конкретную комнату вместе с человеком, грифом и траекторией движения.

Длина олимпийского грифа обычно составляет 2200 мм. Это длина самого снаряда без дисков. Расстояние между внутренними сторонами передних стоек у многих силовых рам находится в диапазоне 1000–1200 мм. Если гриф установлен симметрично, его свободные концы уже выступают за стойки примерно на 500–600 мм с каждой стороны.

Диски добавляют не только вес, но и длину рабочей зоны. Диск на 25 кг часто имеет диаметр около 450 мм, однако для планировки важна его толщина вдоль втулки. У бамперных дисков она может быть примерно 30–50 мм, у стальных — около 20–35 мм, в зависимости от конструкции. Два диска на каждой стороне способны увеличить вылет грифа ещё на несколько десятков миллиметров. Чем больше комплект, тем дальше от рамы окажется край снаряда.

К вылету грифа нужно добавить место для спортсмена и ассистента. При работе с большими весами человек не должен упираться плечом в стену или обходить стойку боком. Нужен запас и для снятия дисков, и для безопасного схода со штангой. Для типичной рамы с расстоянием между стойками около 1100–1200 мм общая рабочая ширина вместе с грифом и проходами может приблизиться к 3,5–4 м. Это не универсальная цифра: итог зависит от длины грифа, количества дисков, ширины конструкции и того, выполняется ли упражнение внутри рамы или перед ней.

Глубина большинства рам находится примерно в диапазоне 1–1,2 м. Внутри размещается спортсмен, а снаружи остаётся место для подхода к стойкам и работы с грифом. Для приседаний и жима лёжа недостаточно поставить раму вплотную к стене: нужно проверить, не мешают ли задние стойки, перекладина, крепления для верхнего блока или другие элементы.

Пол и основание

Пол под рамой — не декоративная деталь, а часть конструкции. Бетонная стяжка с резиновой плиткой или плотным каучуковым матом подходит для большинства домашних сценариев. Резина защищает покрытие от дисков и частично компенсирует мелкие неровности, но не исправляет серьёзный уклон основания.

Ламинат и тонкий линолеум могут продавливаться под точечной нагрузкой от ножек. Кроме того, скользкое покрытие ухудшает устойчивость рамы, особенно если конструкция не рассчитана на свободную установку. Подложка должна быть достаточно плотной и не превращаться в мягкую пружину под нагрузкой.

Если планируется крепление к полу, материал основания выясняют заранее. Бетонная стяжка, деревянный пол на лагах, пустотелая плита и гипсокартонный настил требуют разного подхода. Анкер, подходящий для бетона, не становится автоматически пригодным для дерева или пустотелого перекрытия.

До распаковки коробки стоит замерить:

• высоту потолка в точке установки и над предполагаемой перекладиной;
• длину и ширину свободного участка пола;
• расстояние до стен, дверей, радиаторов и другой мебели;
• место для грифа с дисками и свободного перемещения вокруг рамы;
• уклон пола уровнем длиной около 1200 мм в нескольких направлениях;
• материал основания и состояние стяжки;
• расположение розеток, если в зоне будут подсветка, вентилятор или электронные устройства.

Замеры лучше делать не только по стенам. В старых квартирах стены и углы сами могут быть неидеальными, а свободный прямоугольник у окна заметно отличается от размеров комнаты в плане.

Инструмент: почему штатные ключи тормозят процесс

В комплекте с рамой часто лежат рожковые ключи и шестигранники. Они полезны для небольших соединений и вспомогательных элементов, но не всегда удобны для затяжки основных узлов. Болты стоек, поперечных балок, страховочных упоров и опорных рам требуют инструмента, который уверенно охватывает головку и позволяет контролировать усилие.

Перед началом работы нужно сверить крепёж с инструкцией, а не покупать головки наугад. В силовых рамах встречаются дюймовые и метрические соединения. Для одних моделей нужны головки на 24 мм, для других — на 30, 36 или 38 мм. Встречаются и крепёжные элементы с дюймовыми размерами. Внешне похожий болт не означает, что его можно безопасно затягивать ближайшим ключом.

Торцевые головки с трещоткой обычно удобнее штатных рожковых ключей. Они удерживают головку по нескольким граням и позволяют работать в тесном пространстве между стойками. Для крупных соединений нередко используется привод 1/2 дюйма, но точный размер зависит от набора и крепежа конкретной рамы. Важно, чтобы головка садилась на болт полностью, без перекоса и заметного люфта.

Длинный вороток или удлинитель упрощает работу с тугими соединениями, но чрезмерно увеличивать рычаг тоже не стоит. Если тянуть болт длинной трубой без понимания допустимого момента, можно смять стенку профильной трубы, повредить шайбу или растянуть резьбу. Крепёж рамы затягивается не по принципу «чем сильнее, тем надёжнее».

Динамометрический ключ полезен, когда производитель указывает момент затяжки и конструкция требует его соблюдения. Но это не единственный возможный инструмент для финального этапа. В некоторых случаях производитель допускает контролируемую затяжку обычной трещоткой, а для отдельных узлов — использование гайковёрта с регулируемым моментом и подходящей муфтой. Выбор зависит от модели, класса крепежа, толщины стенки профиля и требований инструкции.

Гайковёрт действительно ускоряет сборку, особенно на длинных резьбовых соединениях. Однако использовать его на максимальном режиме нельзя. Ударный инструмент может перетянуть крепёж раньше, чем детали займут правильное положение, а на тонкостенном профиле это заканчивается деформацией. Сначала элементы выравнивают, затем наживляют болты и только после этого переходят к контролируемой затяжке.

Строительный уровень нужен обязательно. Для стоек и длинных поперечных балок удобен уровень длиной около 1200 мм. Короткий инструмент тоже пригодится в узких местах, но он хуже показывает общий наклон высокой стойки. Лазерный уровень удобен для разметки и быстрой проверки нескольких точек, однако финальный контроль стоит делать тем способом, который предусмотрен инструкцией, и не забывать о калибровке прибора.

Полезно подготовить:

• набор торцевых головок в размерах, указанных в инструкции;
• трещотку подходящего привода;
• динамометрический ключ, если для рамы задан момент затяжки;
• измерительную рулетку и маркер;
• длинный строительный уровень;
• шестигранники и рожковые ключи для контрзатяжки;
• резиновый молоток для аккуратной посадки деталей;
• напильник или наждачную бумагу для удаления небольших заусенцев;
• перчатки и защитные очки при работе с металлическими деталями.

Напильник не предназначен для исправления серьёзных дефектов. Если отверстия смещены, сварной шов имеет трещину или профиль заметно деформирован, деталь не нужно подгонять силой. Её фотографируют, фиксируют проблему и обращаются к продавцу или производителю.

Эта таблица помогает сориентироваться, но не заменяет сверку с комплектом. Одинаковый диаметр резьбы ещё не гарантирует одинаковый размер головки и одинаковые требования к затяжке.

Главный инструмент при сборке рамы — не самый длинный вороток, а инструкция к конкретной модели и возможность контролируемо затянуть каждый узел.

Геометрия конструкции: почему нельзя затягивать болты до упора

Первая распространённая ошибка — затянуть основание сразу после установки первых деталей. На этом этапе кажется, что каркас уже нужно зафиксировать намертво. Но рама ещё не собрана целиком: последующие балки и стойки могут слегка сместить основание, а отверстия перестанут совпадать.

Правильная последовательность выглядит так:

1. разложить детали и сверить их с инструкцией;

2. собрать основание и стойки;

3. наживить все основные болты без окончательной затяжки;

4. установить верхние и задние поперечины, перекладины и дополнительные элементы;

5. проверить вертикальность, горизонтальность и диагонали;

6. выровнять раму на полу;

7. затянуть крепёж в порядке, указанном производителем;

8. повторно проверить геометрию после первой протяжки.

Наживление означает, что болт уже удерживает соединение, но детали ещё могут немного перемещаться для выравнивания. Гайка не должна болтаться, однако затягивать её с полным усилием на этом этапе рано.

Проверяют несколько параметров:

• вертикальность каждой стойки в двух перпендикулярных плоскостях — спереди и сбоку;
• горизонтальность поперечных балок;
• совпадение диагоналей основания;
• одинаковое расстояние между параллельными стойками;
• симметрию отверстий и посадочных мест под J-крюки и страховочные упоры.

Если у рамы четыре стойки, проверяют все четыре. Если конструкция шестистоечная и имеет задние упоры, проверяют все шесть вертикальных стоек, а не только переднюю пару. Задние стойки также влияют на геометрию, устойчивость и положение соединительных балок.

Производитель может указывать конкретные допуски. Если таких значений нет, нельзя автоматически объявлять любую разницу критичной по универсальной таблице: многое зависит от высоты рамы, профиля, типа соединений и возможности регулировки. Практический ориентир прост: стойки должны стоять без заметного наклона, балки — без видимого перекоса, а диагонали основания — не давать существенной разницы. Если измерения показывают заметное расхождение, сначала исправляют его, а не компенсируют усиленной затяжкой.

Момент затяжки зависит от модели, класса болтов, шайб и толщины стенки трубы. Если в инструкции указано конкретное значение, ориентируются на него. Если производитель предписывает затягивать соединение контролируемой трещоткой или гайковёртом с ограничением момента, соблюдают именно этот способ. Динамометрический ключ удобен для точного контроля, но не является обязательным во всех конструкциях.

При затяжке полезно двигаться от центральных соединений к крайним и равномерно распределять усилие между сторонами. Для фланцев и оснований часто применяют перекрёстную последовательность, если она не противоречит инструкции. После первого прохода крепёж и геометрию проверяют повторно: при затяжке элементы могут немного сместиться.

Типичные ошибки монтажа: от перевёрнутых стоек до неровного пола

Перевёрнутые стойки

Стойки могут выглядеть симметричными, но часто имеют разные верхний и нижний торцы. На них бывают нумерация отверстий, маркировка, дополнительные крепления для перекладины, пазы или элементы фиксации страховочных упоров.

Если установить стойку вверх ногами, рама не обязательно потеряет несущую способность сразу. Проблема проявится при настройке: отверстия окажутся неудобно ориентированы, шкала будет идти в обратную сторону, а высоты J-крюков и упоров станет сложнее сопоставлять. В результате пользователь может установить элементы на разные уровни, особенно если регулирует их в спешке.

Перед монтажом каждой стойки сверяют маркировку с инструкцией. Если маркировки нет, сравнивают детали между собой и ищут различия в отверстиях и креплениях. Не стоит полагаться только на фотографию собранной рамы: на ней верхний и нижний торец могут быть плохо различимы.

Жёсткая затяжка до выравнивания

Когда болты затянуты сразу, перекос приходится исправлять уже силой. Отверстия начинают совпадать только при нагрузке на резьбу, детали встают с натягом, а шайбы деформируют покрытие. Иногда сборщик пытается исправить ситуацию ударами молотка или ослаблением одного случайного болта. Это не заменяет повторной юстировки всей конструкции.

Нужно ослабить соответствующий узел, вернуть раму в правильное положение, снова наживить соседние соединения и только потом проводить финальную протяжку.

Сборка на неровном полу

Деревянные полы на лагах могут иметь прогиб, а бетонная стяжка — заметный уклон. Рама при этом выглядит собранной, но одна или две опоры не получают полноценного контакта с основанием. Под нагрузкой конструкция начинает покачиваться, а соединения получают дополнительные перемещения.

Если в конструкции есть регулируемые ножки, ими выравнивают раму после установки на место. Подкладки под опоры применяют только из плотного стабильного материала, который не сминается под весом оборудования и спортсмена. Случайные куски мягкой резины, картона или древесины с трещинами для этого не подходят.

Неправильно выбранное анкерование

Крепление к полу не является универсальным требованием для каждой рамы. Его необходимость зависит от конструкции, высоты и массы оборудования, наличия отверстий в основании, материала пола, характера тренировок и требований производителя.

Для одних моделей анкеровка обязательна при работе с большими весами или при использовании определённых навесных элементов. Другие рамы рассчитаны на свободную установку, утяжеление нижней части или применение дополнительных опор. Если в инструкции прямо указано крепить конструкцию к полу, игнорировать это требование нельзя. Если анкеровка не предусмотрена, сверлить основание самостоятельно тоже не следует: можно ослабить опорную пластину, повредить коммуникации или выбрать неподходящий тип крепежа.

Для бетона применяют крепёж, рассчитанный именно на бетон и соответствующий нагрузке. Деревянный пол требует крепления к несущим элементам, а не только к верхнему покрытию. Пустотелые плиты, слабая стяжка и гипсокартонный настил не дают тех же возможностей, что монолитное основание. В такой ситуации рассматривают модель, рассчитанную на свободную установку, усиление основания или другое место монтажа.

Если после сборки рама заметно перемещается при обычной работе, сначала выясняют причину: неровный пол, незатянутый крепёж, мягкое покрытие, недостаточная масса основания или конструктивная особенность модели. Только после этого решают, нужны ли анкеры.

Пропуск проверки J-крюков и страховочных упоров

J-крюки и страховочные упоры должны полностью входить в перфорацию и фиксироваться предусмотренным способом. Люфт, который кажется небольшим без нагрузки, может увеличиться при контакте грифа с упором. Особое внимание уделяют одинаковой высоте левой и правой стороны.

Проверку проводят на рабочей высоте, сначала без большого веса. Гриф укладывают на крюки, аккуратно перемещают его в пределах предусмотренного движения и смотрят, не выходит ли элемент из посадочного места. Для страховочных упоров проверяют, что гриф касается их симметрично. Если один край ложится раньше другого, причину ищут в настройке высоты, перекосе рамы или неправильной установке самого упора.

Ошибки, которые встречаются чаще других

1. Основные болты затягивают до проверки диагоналей и вертикальности.

2. Для крупного крепежа используют неподходящий рожковый ключ.

3. Раму собирают на неровном полу и пытаются компенсировать уклон случайными подкладками.

4. Стойки устанавливают без сверки верхнего и нижнего торца.

5. Анкеруют конструкцию без учёта материала основания и требований производителя.

6. Проверяют только передние стойки у шестистоечной рамы.

7. Сразу переходят к рабочему весу, не проверив посадку крюков и упоров.

8. Используют гайковёрт на максимальном режиме, не контролируя момент и положение деталей.

Финальная настройка и проверка стабильности рамы

После финальной затяжки раму не стоит сразу считать готовой к тяжёлым тренировкам. Сначала проводят спокойную проверку всех узлов, а затем постепенно увеличивают нагрузку.

Тест 1: визуальный осмотр. Проверяют сварные швы, отверстия, торцы профиля, шайбы, гайки и места контакта с полом. Трещины, заметные непровары, сильная деформация профиля или смещение детали — повод остановить сборку и обратиться к продавцу или производителю. Незначительные косметические дефекты покрытия не равны повреждению несущего элемента, но их тоже фиксируют до начала эксплуатации.

Тест 2: проверка геометрии уровнем. Уровень прикладывают к каждой вертикальной стойке в двух плоскостях. У шестистоечной рамы проверяют все шесть стоек, включая задние. Затем контролируют поперечные балки и положение основания. Диагонали измеряют рулеткой между соответствующими углами. Если значения заметно расходятся, раму снова выравнивают до окончательной затяжки или ослабляют нужные узлы и корректируют положение.

Тест 3: проверка J-крюков. Крюки устанавливают на одинаковую рабочую высоту, укладывают гриф и аккуратно проверяют посадку. Гриф должен лежать устойчиво, а крюки — не выскакивать из перфорации при предусмотренном движении. Нагрузка для первой проверки должна соответствовать безопасному сценарию и возможностям конструкции, указанным производителем.

Тест 4: страховочные упоры. Упоры выставляют на симметричную высоту и проверяют контакт грифа с обеими сторонами. Сначала это делают без имитации отказа под большим весом. Нельзя намеренно бросать тяжёлый гриф на упоры до того, как проверены их фиксаторы, крепёж и устойчивость всей рамы.

Тест 5: постепенное нагружение. Начинают с умеренного веса и наблюдают за поведением соединений. Проверяют, не появляется ли люфт, скрип, смещение шайб, движение основания или расхождение стоек. Если конструкция ведёт себя стабильно, нагрузку увеличивают постепенно, не переходя пределы, указанные в паспорте.

Тест 6: подтягивания и навесные элементы. Если в раме есть перекладина, проверяют её отдельно, начиная с контролируемого виса. Не используют раскачивание и резкие рывки как способ испытать конструкцию. При заметном движении рамы выясняют, предусмотрена ли для этой модели анкеровка, утяжеление или иной способ стабилизации. Сам факт покачивания не доказывает автоматически, что раму нужно сверлить к полу, но игнорировать его нельзя.

После сборки полезно отметить положение гаек маркером или сфотографировать основные узлы. Так проще заметить, если крепёж начал проворачиваться или соединение постепенно ослабло. При активных тренировках крепёж осматривают регулярно, особенно после первых занятий и после перемещения оборудования. Интервал проверки зависит от частоты использования и рекомендаций производителя.

Смазку применяют только там, где она предусмотрена конструкцией: например, на осях подвижных крюков или упоров. На посадочные поверхности, резьбу и места, где деталь должна удерживаться трением, смазка может быть вредна. Сварные швы и покрытие осматривают на предмет трещин, сколов и следов коррозии.

Итог

Самостоятельная сборка силовой рамы оправдана, если есть подходящее пространство, базовое понимание крепежа и возможность работать без спешки. Главная экономия здесь не только в отказе от услуг сборщика. Владелец сам понимает, где находятся регулировки, как устроены упоры и какие узлы нужно проверять при обслуживании.

Но сборка не сводится к тому, чтобы соединить детали до первого упора. Нужны точные замеры помещения, ровное основание, подходящие головки, уровень и понятная последовательность действий. Динамометрический ключ полезен, но не является единственным обязательным инструментом для каждой модели: финальный способ затяжки выбирают по инструкции и конструкции рамы. То же относится к анкеровке. Крепление к полу может быть обязательным, рекомендованным или не требоваться вовсе — это определяется конкретной моделью, основанием и сценарием эксплуатации.

Если раму собирают впервые, лучше делать это вдвоём. Один человек удерживает тяжёлые элементы и следит за их положением, второй работает с крепежом и сверяется с инструкцией. После наживления всей конструкции проверяют геометрию, затем затягивают соединения и снова осматривают стойки, диагонали, крюки и страховочные упоры.

Такой порядок занимает больше времени, чем поспешная сборка по принципу «сначала затянуть, потом разберёмся». Зато именно он превращает набор металлических деталей в устойчивое оборудование, которому можно доверять во время тренировок.
