Крепление турника к газобетону: методика теста на вырыв

Пористый блок плохо сопротивляется вырыванию анкера, а при подтягиваниях нагрузка меняется циклически: крепёж получает рывки, и слабое место постепенно разрушается. Проверка руками не показывает остаточную несущую способность узла.

Для безопасного монтажа нужно учитывать тип и плотность блока, толщину стены, глубину анкеровки и конструкцию крепежа. Если основание неизвестно или перегородка тонкая, выбор анкера по одной лишь маркировке упаковки не заменяет испытания. Здесь же срабатывает простая экономика: правильный химический анкер со шпилькой стоит заметно дороже привычного распорного, но это вложение в узел, а не разовый расход, который легко вернуть сохранённой стеной и работающим турником.

Почему распорный анкер для бетона здесь не работает

Обычный металлический распорный анкер рассчитан на плотное основание. При затягивании его элементы расклиниваются и передают усилие на стенки отверстия. В бетоне такая схема работает штатно, потому что материал вокруг отверстия сопротивляется деформации и распределяет давление. В газобетоне расклинивание сминает и крошит пористую структуру вокруг отверстия, и зона контакта ослабевает ещё до приложения полезной нагрузки.

Здесь важно различать два направления усилия. Сопротивление анкера срезу, то есть нагрузке поперёк его оси, выше сопротивления вырыву вдоль оси. Для настенного турника эти режимы возникают вместе: кронштейн передаёт на стену и поперечную нагрузку, и момент, который тянет верхние точки крепления наружу. Чем больше вынос перекладины от стены, тем заметнее нагрузка на анкеры в зоне кронштейна.

Установка нескольких стандартных распорных анкеров не устраняет проблему. Если материал основания разрушается вокруг каждого отверстия, количество крепёжных точек само по себе не превращает крепление в надёжный узел. Возможны люфт, увеличение отверстий и отрыв фрагмента блока. Для марок плотности D400, D500 и D600 разрушение развивается по-разному: чем ниже плотность, тем быстрее крепёж теряет сцепление с основанием, и тем раньше появляется остаточный люфт.

При этом расчётную вырывную нагрузку нельзя назвать только по типу анкера. Она зависит от марки плотности газобетона, геометрии крепежа, глубины заделки и состояния блока. Без этих данных конкретное значение в килоньютонах будет ложной точностью, и в погоне за убедительной цифрой легко получить крепление, которое не выдержит реальной нагрузки.

Какой крепёж рассматривать для турника

Для пористого газобетона применяют специализированные решения: химический, или инъекционный, анкер с резьбовой шпилькой либо сквозное крепление с пластинами или шайбами. Для химического анкера в качестве ориентира используют шпильки диаметром 10–12 мм. Диаметр сам по себе не задаёт несущую способность: важны система крепления, глубина анкеровки и свойства основания.

Химическое крепление не делает стену неуязвимой. Если монтаж выполнен с нарушением технологии, отверстие плохо очищено или основание повреждено, фактическая прочность узла будет ниже ожидаемой. Сквозная шпилька с распределительными пластинами позволяет иначе передать нагрузку, однако и она требует проверки самой стены. Пластина не исправит слабый или разрушенный участок блока.

Стоимость правильного крепления обычно меньше, чем затраты на восстановление участка стены и подбор нового места после неудачного монтажа.

Для монтажа спортивного оборудования на газобетон сначала выясняют, что именно находится за отделкой: несущая стена или перегородка, какова её толщина, известна ли марка блока. Минимальная толщина перегородки 100 мм уже требует осторожного подхода при размещении навесного оборудования. Для тонкой стены нельзя автоматически считать химический анкер достаточным решением, даже если он стоит дороже привычного распорного.

Как проводят натурное испытание на вырыв

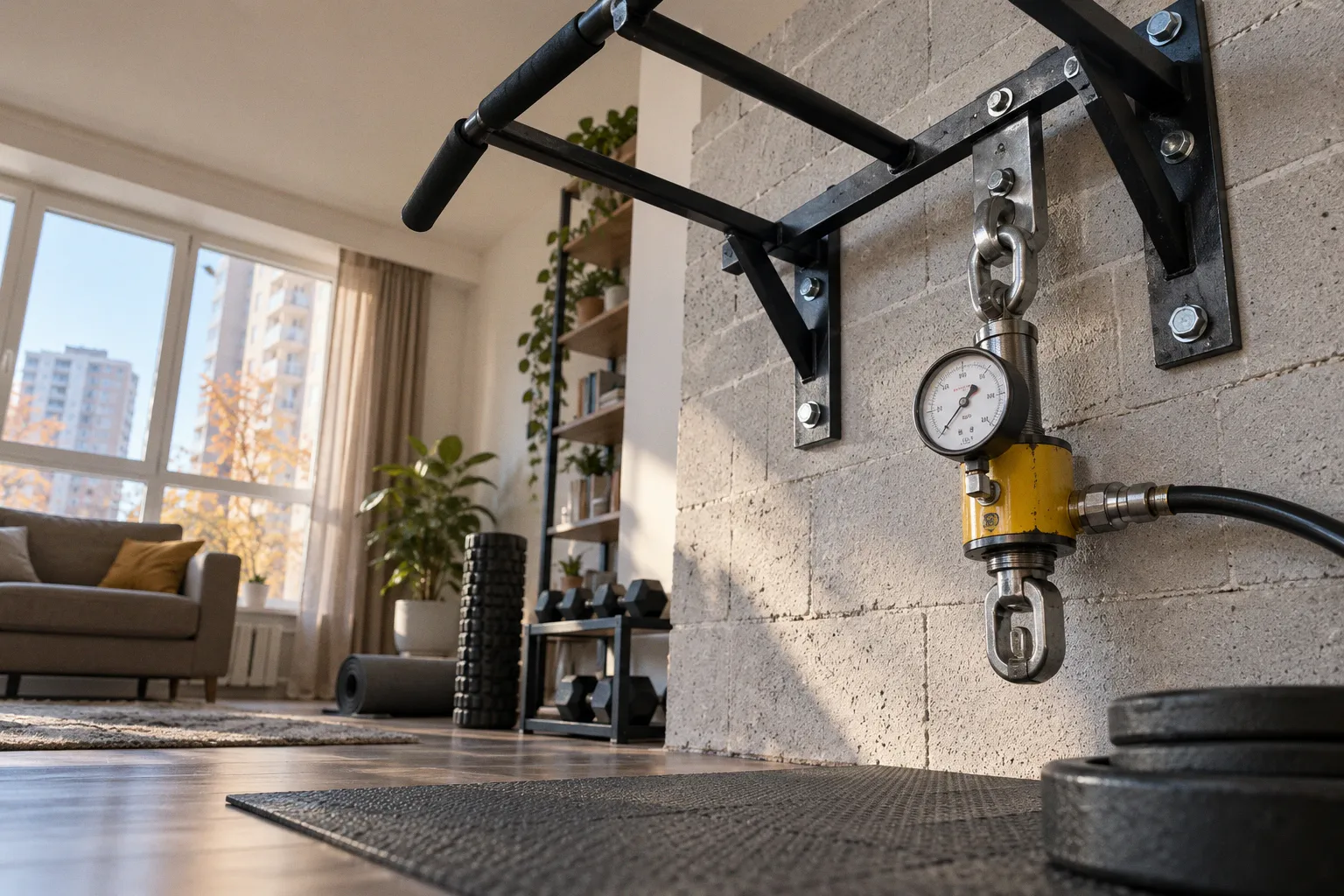

Испытание на выдергивание показывает, какое усилие выдерживает конкретный анкер в конкретном основании. Для этого используют специализированное гидравлическое оборудование и домкраты, например приборы серии Hydrajaws. Устройство прикладывает к крепежу осевую нагрузку и измеряет её в килоньютонах. Принципиально важно, что проверяют именно смонтированный узел. Результат зависит от конкретного блока, его плотности, качества отверстия, глубины установки и процедуры монтажа. Испытание одного анкера не даёт универсального значения для всех креплений того же типа.

Порядок работ должен обеспечивать контролируемую нагрузку:

1. Фиксируют параметры основания. Уточняют толщину стены и марку плотности газобетона, если она известна. Для блоков используют обозначения D400, D500, D600 и другие. Если характеристики основания неизвестны, это ограничивает применимость любых табличных данных и сужает выбор крепежа до более дорогих схем с подтверждённой несущей способностью.

2. Монтируют контрольные анкеры по проектной технологии. Для проверки важны те же тип крепежа, глубина и способ подготовки отверстия, которые будут применяться при установке турника. Иначе измеряется другой узел и результат не переносится на штатный монтаж.

3. Устанавливают прибор для осевого нагружения. Гидравлический домкрат прикладывает усилие вдоль оси анкера. Величина нагрузки отображается в килоньютонах, а характер перемещения фиксируется по шкале прибора.

4. Наблюдают за поведением крепления. Оценивают, сохраняет ли анкер положение, появляется ли смещение, разрушается ли материал вокруг отверстия. Конкретные критерии приёмки задают проект и методика испытаний, без них цифра на приборе ничего не значит.

5. Сопоставляют результат с расчётной нагрузкой. Одного показания прибора недостаточно: необходимо понимать, какая нагрузка действует на узел турника, как она распределяется между креплениями и какой запас предусмотрен проектом. Обычно расчёт ведут с коэффициентом надёжности, чтобы пиковая нагрузка оставалась ниже измеренного предела.

Проверка рукой, рывок за перекладину или пробная подтяжка не заменяют измерительного испытания. Они не дают значения нагрузки и могут повредить крепёж или основание, не выявив заранее предел безопасной работы.

Если турник уже установлен и нужно оценить качество монтажа, испытания проводят на выбранных крепёжных элементах под нагрузкой, заданной проектом. В описанной методике Hilti неразрушающее тестирование охватывает не менее 5% крепежа, но минимум три элемента. Это требование нельзя трактовать как универсальное правило для любого домашнего монтажа: применимость зависит от методики и задачи проверки. Для бытовой установки разумно выбирать из тех же анкеров те, что показали лучший результат, а остальные считать контрольной группой.

Надёжность узла определяет не надпись на коробке с крепежом, а испытанное сочетание анкера, основания, глубины заделки и схемы приложения нагрузки.

Что дают СТО и ГОСТ

Натурные испытания анкеров на вырыв на объектах регламентируются, в частности, СТО 44416204-010-2010 и ГОСТ Р 56731-2015. Эти документы относятся к методам испытания крепежа. Они задают рамку для контролируемой проверки, а не готовую цифру несущей способности турника на любой газобетонной стене.

Упоминание стандарта в описании крепежа не подтверждает автоматически надёжность конкретного монтажа. Нужно знать, какой именно анкер испытывался, в каком основании, с какой глубиной установки и при каких условиях. Если производитель приводит значение вырывной нагрузки, его следует соотносить с материалом стены и схемой крепления. Результат для одного типа или плотности блока нельзя напрямую переносить на другой.

При проектировании узла турника учитывают и геометрию. Нагрузка на каждый анкер определяется не простым делением веса пользователя на число отверстий. Когда человек висит на перекладине, усилие приложено на расстоянии от стены. Кронштейн создаёт момент, поэтому крепёж в разных точках может нагружаться неодинаково. Динамическое раскачивание добавляет переменную составляющую, и пиковые значения заметно превышают статический вес. Именно поэтому в вопросе безопасности важны не только паспортные данные анкера, но и вся цепочка передачи усилия: перекладина, кронштейн, крепёж, зона газобетона вокруг отверстия и сама конструкция стены. Слабый участок на любом звене ограничивает весь узел, и никакая экономия на отдельном элементе эту цепочку не укрепляет.

Тонкая перегородка и выбор места установки

Перегородка толщиной менее 100 мм требует отдельной оценки. Для такого основания нельзя гарантировать надёжность настенного турника без сквозного крепления или дополнительных несущих стоек. Даже при большей толщине остаются значимыми состояние блока, расстояние между креплениями и нагрузка на кронштейны.

Если стена не позволяет уверенно закрепить оборудование, практичнее изменить схему опоры: предусмотреть сквозные шпильки с пластинами или самостоятельные стойки, передающие усилие на пол. Конкретный вариант зависит от планировки и конструкции помещения. Стоечная схема обычно обходится дороже настенной, но в случае тонкой перегородки это рациональнее, чем ремонт обвалившейся отделки и подбор нового места под турник. Крепить турник к облицовке, штукатурке или тонкому слою отделки нельзя считать полноценным решением: нагрузка должна передаваться на несущую часть основания.

Перед монтажом также проверяют положение отверстий относительно краёв блока, швов и повреждённых участков. Трещины, крошение и уже разбитые отверстия меняют условия работы крепежа. Если испытание показывает смещение или разрушение материала, затягивать анкер сильнее бессмысленно: это может усугубить повреждение и при следующей нагрузке узел поведёт себя непредсказуемо.

Для бытового монтажа есть простой инженерный предел: если неизвестны характеристики стены и нет возможности проверить узел нагрузочным испытанием, не следует трактовать выбранный крепёж как гарантированно безопасный. В таком случае нужна схема, которая снижает зависимость от вырывной прочности пористого блока: сквозное крепление, стойки с опорой на пол или перенос турника в зону с подтверждённой несущей способностью стены.

Вердикт

Крепление турника к стене из газобетона требует специализированного крепежа и оценки основания. Металлические распорные анкеры для плотного бетона здесь не подходят: они способны разрушать структуру блока и терять устойчивость при циклической нагрузке. Основные варианты для дальнейшей проработки — химический анкер с резьбовой шпилькой диаметром 10–12 мм или сквозное крепление с распределительными пластинами.

Методика испытания на вырыв позволяет измерить поведение конкретного крепежа в конкретной стене. Она не выдаёт универсальную несущую способность для всех марок газобетона и всех турников. Для тонкой перегородки безопаснее рассматривать сквозную схему или самостоятельные стойки, а окончательное решение принимать с учётом конструкции стены, геометрии кронштейнов и результатов проверки узла.
